IDM MTP-155野戰智能多業務光傳輸設備
1. 概述
綜合部隊野戰作業的需求，中科智軟推出野戰智能多業務光傳輸設備系列。該設備支持將E1信號、音頻信號、電話/磁石信號以及線速100M以太網信號復用在STM-1(155Mbit/s)的光纖和E1鏈路通道中傳輸，支持STM-1光纖和E1傳輸鏈路的傳輸通道智能互備功能。
IDM MTP-155野戰智能多業務光傳輸設備專為部隊野戰通信設計，設備采用模塊化的功能設計，采用防震、防水、電磁兼容機箱設計，設備可提供4路10/100M以太網、16路E1、16路二線和4路四線語音、1路V.35、2路V.24、1路E1鏈路和1路V.35通道的標準配置之外，還具有4個擴展槽位，可插入各種業務板卡。

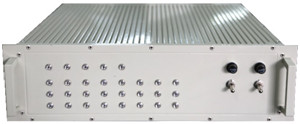

設備正面
設備背面
2. 功能特點
1) 采用標準的19英寸3U機箱結構設計；
2) 系統采用模塊化設計，業務接入插槽具有通用性，可以根據用戶配置要求，接入各種所需業務；
3) 支持E1鏈路和SDH光鏈路之間的智能互備功能；
4) 支持本地電話交換功能，支持1~2路E1數字中繼接口(支持No.7、PRI和No.1信令)；
5) 支持SNMP網管協議，支持遠端設備的業務配置；支持北向接口，提供告警信息的上傳；
6) 支持電源的雙熱備份；支持光口的可更換性；
7) 支持STM1光接口、E1業務、FXS/FXO業務、磁石業務、V.24業務、V.35業務和以太網業務；
8) 支持插入調度板，連接調度臺，支持不超過60路的語音業務（FXO、FXS、E&Mvoice、Mag、VHF、HF等）的調度功能。
9) 提供了E1鏈路接口；
10) 提供五合一2線音頻卡：每張盤提供16路2線音頻，每路2線音頻可以配置成FXO/FXS/熱線/磁石/2100磁石模式；
11) 所有接口均采用航空插頭型式設計；
12) 設備EMC設計符合GJB151A-1997《軍用設備和分系統電磁發射和敏感度要求》中陸軍地面設備相關規定，電磁發射和敏感度測試符合GJB152A-1997《軍用設備和分系統電磁發射和敏感度測量》中相關規定；
13) 設備滿足GJB367A-2001《軍用通信設備通用規范》中有關振動的要求，滿足GJB367A-2001《軍用通信設備通用規范》中有關沖擊的要求以及GJB367A-2001《軍用通信設備通用規范》有關跌落的要求；
14) 設備具備良好的防水、防潮設計。
3. 主要技術規格
3.1 光接口技術參數
|
接口類型 ：
|
SFP(可熱插拔)
|
光纖模式 ：
|
單模(可選多模)
|
|
速率 ：
|
155Mbit/s
|
波長 ：
|
1310nm或1550nm
|
3.2 E1接口技術參數
|
碼型 ：
|
HDB3
|
碼速率 ：
|
2048Kbps±50ppm
|
3.3 以太網接口技術參數
|
接口類型 ：
|
RJ45
|
接口速率 ：
|
10M/100M可選
|
4. 環境指標
4.1 工作/儲存環境
Ø 溫度(℃)：-25℃～55℃
Ø 儲存溫度：-40℃～75℃
Ø 相對濕度(％)：≤95％，無凝結
4.2 工作電源要求
設備采用AC 220V交流和DC -48V/DC 24V直流電源輸入。
Ø 交流電壓：187V~253V
Ø 直流電壓：DC -38V~-58V /DC -19V~-28V
5. 應用示例

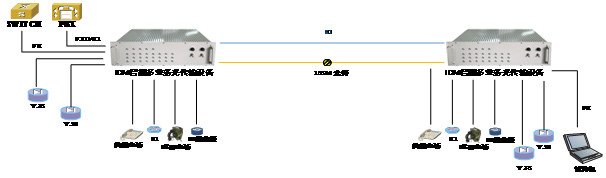

多業務傳輸功能示意圖
指揮調度功能示意圖
